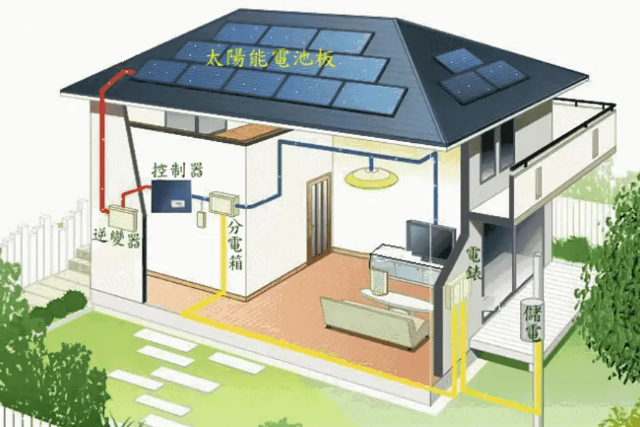

太陽能光伏發電系統是利用太陽能電池半導體材料的光伏效應將太陽輻射能量直接轉化為電能的一種新型發電系統。
光伏發電主要由太陽能電池板(組件)、控制器和逆變器組成。接線盒是保證光伏發電系統中光伏組件有序連接和匯聚的接線裝置。該裝置能保證光伏系統在維護和檢查時容易切斷電路;減少光伏系統故障時的停電范圍。
合流箱由箱體、直流斷路器、直流熔斷器、反反向二極管、數據采集模塊、保護單元、人機界面及防雷設計等組成。
對于龐大的光伏發電系統，匯流箱的數量只占1%，但100%的電流通過匯流箱，匯流箱在調試和運行過程中的故障占整個電站的20-30%。此外，不安全的匯流箱還可能引起火災，威脅到財產和生命的安全。
以4流形1的交流匯流箱(400V/50KW)為例，光伏發電共有4臺50KW逆變器:
標簽1:逆變器輸出端直接連接到4P斷路器上，該斷路器可以快速切斷故障電流，如RDM5模壓箱斷路器，外形精美，體積小巧，具有“總理肚肚能撐船”的大容量。逆變器的最大交流輸出電流為80A, RDM5型塑殼斷路器100A，按空氣開斷規范選擇，是逆變器最大電流的1.25倍。
標簽沒有。2:三個逆變器合流后的總斷路器為塑殼式斷路器，額定電流350A。與斷路器連接的電纜由一根直徑為150mm的銅棒連接。
標簽3:保險絲(安全)是一種過電流保護器,當保護電路的電流超過指定值,融合融合使電路斷開保護作用,一般的雷電沖擊波的行動失敗之后,rt18 - 63保險絲作為一個例子,你可以選擇100保險絲。
標簽沒有。4:浪涌保護器用于抑制低于設備承受沖擊過電壓的瞬態過電壓和放電浪涌能量，保護系統電路和設備。規格Uc: 750V Imax: 40KA In: 20KA Up≤2.6kv，電涌底部必須接地。以RDU5系列電涌保護器為例，該電涌保護器單元可承受高達50kA的雷電流沖擊。
光伏交換匯流箱是光伏系統的重要組成部分。在選擇設備時，我們需要從材料、設計、技術、檢測、認證等方面進行選擇，以減少設備的故障，降低運行維護成本，增加光伏系統的安全性。
