談到太陽能發電，你的腦海中是否會浮現出隔壁荒蕪人煙的沙漠，那里布滿了太陽能光電板的畫面。
實際上，太陽能作為清潔能源，是可以在家中環境中搭建，或者應用在像自駕車這樣的移動場景中。
那麼，維修自行車不需要各種各樣奇形怪狀的工具，所需要的，只是一個修修補補，以及一些簡單的電池知識。
討厭小班的同學，可以直接跳到第三節開始建立發電系統。
電池組知識小課堂。
電壓值，電流值。
首先我們從普通的充電寶說起，看一下上面的電池是什么意思，20000mAh，為什么還要用小字標明12700mAh？有沒有大品牌也敢造假？
還是像我們所用的U盤一樣有謂1024的二次轉換，導致128G的容量永遠不能存儲到125G的內容？
實際上并不復雜，只是一個小小的文字游戲而已。
仔細看，同學們可以看到，電壓數字緊隨在mAh后面(3.6V或5.1V)
出現了一條簡單的物理公式：
電等于電流×電壓。
但為什么會有兩套電壓和電流的記號呢？
在這些充電寶中，3.6V代表了一個電池組的電壓，但是，如果需要一個充電寶為一個外部設備供電，那么就需要電壓升至5.1V，以便通過電壓差給有缺陷的設備“壓下”過電流，實現充電。
不過，這兩組數據似乎有差距啊？
另外，我們根據公式計算了兩組電量：
20,000×3.6=72000。
一千二百七十五×一萬四千四百七十九。
七萬四千和六萬四千七百到底是兩組數字啊？
不要急，還有一行小字：轉換率90%，即當充電寶在輸出電時，由于電壓升高等原因，會損失10%的電量。
那麼，一個大字就是20000毫安的充電寶，實際使用電量實際上是12700毫安。
實際上，mAh電池容量被稱為“庫倫”(電流X時間)。這就是說，如果你手里拿著一個“5A”充電器，想要知道通過這個充電器的實際使用效果，就需要用這個式子：
12700毫安/5000毫安=2.54h。
要點：這款充電寶是5A線，可以使用兩個半小時。
市場上常見的移動電源。
小二年級。
前面的部分，通過充電寶，已經可以了解到電池的電量計算和簡單的評估。
于是我們就通過市場上比較火的移動電源(X小二)再來了解一下一款電源：
3種產品
一千，五百，三百。
X小二的產品從標稱上還是比較良心的，土豪們可以隨意購買：
可見，該產品根據“行規”標稱內部電池容量，但是如果大家了解了前面章節的內容就會知道，該數據與使用時的數據之間存在差距。
除提供USB充電能力所需的最基本變壓值為5.1V外，還需將充電電池增壓至12.6V，并通過逆變器將電池的低壓直流轉換為220V交流電。每一階段的轉換具有不同的損耗率。
假定各階段的損耗率為90%，且不增加，則估計出輸出的電量大概為：
由上表轉換后數據顯示，其300系列產品最小號，也能為手機充電11小時左右，加上220變頻交流功能，屬于湊活級。
但是，該系列產品的價格分別為5K、2.5K和1K，著實不算便宜。
完成后的鋰電池。
以前我用18650號電池焊接了一組12V的電池。這次也是希望通過購買組件的方式自己組裝一套。但仔細研究后發現，目前個人購買渠道無法保證質量，而且對自己的作坊工藝也不放心，畢竟熟手的質量要好得多。因此，選擇購買成品電池。
對成品電池來說，首先要準備購買的是磷酸鋰鐵，因為其活性比三元鋰電池低，相對安全，但是經銷商基本都是為房車定制的大容量電池，現階段主要是實驗為主，退一步講，小容量三元鋰電：
這種電池，12.6V標稱容量40000毫安時，通過對比前一節X小二的容量轉換表，可以發現，它基本上和500型號的電池經過轉換后的容量近似。
但一臺電池只賣0.6k，只是X小二500型的零頭(當然，一臺電池不含220交流變頻功能)。
一個太陽能發電的裝置。
簡易發電系統建設。
在知道了電池的儲電能力之后，我們只需要用一個變錐將太陽能板與充電控制器、電池按順序和電極連接，就可以完成一個太陽能發電系統。很簡單？
控制室
雙層控制器
mppt,pwm
太陽發電系統的組成非常簡單，即太陽能板接控制器，控制器再與電池相連。電力使用建議從控制器供電，當然也可以直接通過電池輸出。
控制裝置可以穩定太陽能面板的輸入電壓，還可以觀察輸入輸出電流，包括配置電池類型、充電電壓等。
有兩種類型的控制器：mppt和pwm。對比表格：
mpptpwm
價錢高，xxx便宜，xxx元。
高效普適。
受控強度一般。
容量大小
現在我使用pwm，雖然轉換效率很低，但是比價格便宜。mppt控制器以后如果使用大電池或需要精細控制時再更換。

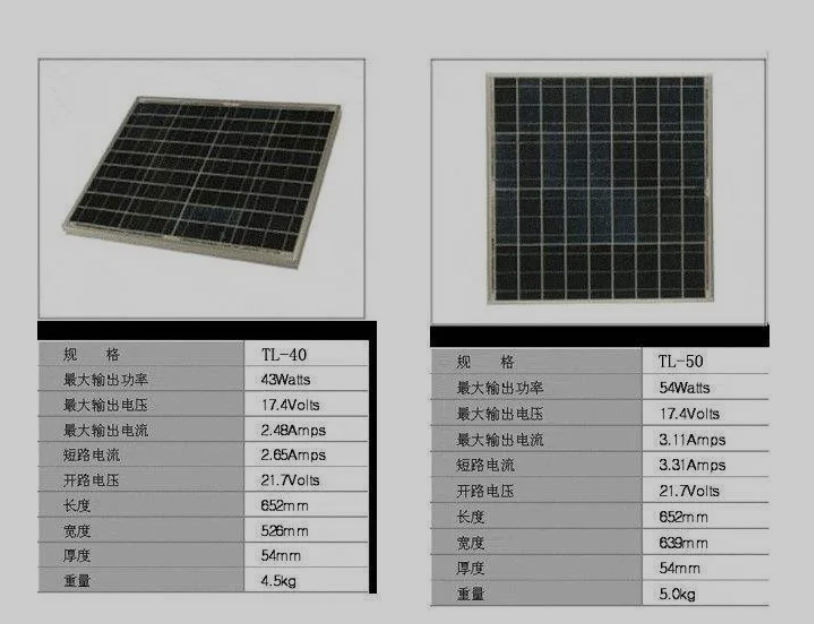

太陽電池板
根據您的電池電壓和控制器電壓來購買太陽能板是可以的，土豪如果買了X小二的移動電源，還可以再買一套小二的太陽能板，大概2k的樣子，不過要花0.7k的價錢。
太陽板軟硬分開，如果沒有特殊需要，推薦使用硬板，性價比比軟板高出幾倍，但柔軟，便于移動。
當然，如果后期有擴大太陽能板輸入量的需求，可按需將太陽能板串聯并聯。但是建議在每個正極上增加阻止電流逆流的二極管。
接通電源后，只需讓太陽曬于太陽能板上充電即可。
現在，我搭了一個小型的發電系統，可以滿足家里所有充電設備的補電工作(陰雨天或太陽能更好)。
