電網過電壓是光伏系統中常見的故障。電網電壓過高，不僅會影響我們的發電，還會因?yàn)殡妷哼^(guò)高而燒毀用戶的電力設備。分析了電網過電壓對光伏發電系統的影響。
電網過電壓的檢測原理
根據安全要求，并網逆變器必須在規定的電網電壓范圍內工作，能夠?qū)崟r(shí)檢測并網電壓并與電網電壓同步。如果電壓值超過安全要求范圍，則逆變器必須停止工作并斷開與電網的連接，以確保設備和操作人員的安全。
電網中過電壓的原因
1
逆變器與電網接點之間的電纜太細、太長、有繞組或電纜材料不合格，導致逆變器交流側電壓上升。
2
太陽能發電靠近降壓變壓器，為了保證正常電壓遠離變壓器，考慮到線路電壓損耗，變壓器的輸出電壓一般會被拉得更高。
3.
光伏系統的裝機容量過大，電網的負荷吸收能力不足，導致電網電壓升高。
4
由于電站局部并網條件的限制，多臺單相逆變器接入同一火線，電網的吸收能力不足，導致電網電壓升高。
5
安全規定不合理。檢查一下安全規則是否適用。根據當?shù)厍闆r選擇適當?shù)陌踩?guī)則。
6

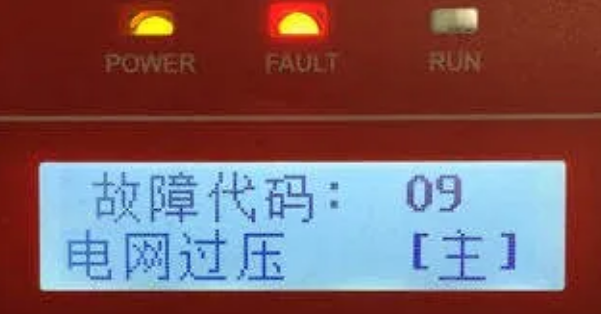

剛接網的三相并網逆變器報告故障:L1、L2、L3其中兩相過電壓。下圖:
此時應檢查逆變器交流輸出端子連接L和N是否錯誤。
過電壓對發電的影響
1. 逆變器報告電網過電壓故障，逆變器停止發電。
2. 當逆變器檢測到電網電壓升高到一定程度時，逆變器會降低輸出功率，以保證逆變器能夠繼續工作，避免因停機而造成更大的發電損失。
3.效率損失,電網電壓增加時,直流母線電壓,以及400 v交流電壓,直流母線電壓在610 v,額定電壓600 v逆變器,設置的字符串如果約600 v電壓,PWM占空比接近1,然后逆變器直流變換最有效率的一部分,如果交流電壓460 v,將提升到700 v或直流總線電壓滿足,組字符串如果約600 v,電壓PWM占空比為0.86,這樣會降低逆變器直流變換部分的效率，約90%。
電網過壓解決方案
通常有三種降低電網電壓的方法:一是增加輸出電纜的直徑，因?yàn)殡娎|越粗，阻抗越低;電纜越短，阻抗越低。第三是調整逆變器的電壓范圍，但不要過高，超過270V可能會損壞用戶的其他電氣設備。
結論
光伏發電電網消納問題電壓關系很大。與電壓穩定和電壓不穩定地區相比，發電量可能相差10%-20%。因此，在光伏工程現場測量時，電網電壓的穩定是非常重要的。
