之前的文章已經表明，陰影遮擋會嚴重影響發電。即使陰影只覆蓋十分之一，它們也能減少90%以上的發電量!(見:光伏組件垂直和水平布置對發電的影響)
因此，在分布式光伏發電技術項目中，特別是在住宅項目中，有兩個問題困擾著許多安裝團隊:
)光伏陣列前后有多大的空間可以保證不阻塞發電?
)當光伏陣列前方有障礙物(如護欄)時，可保持多大的空間以保證不被遮擋?

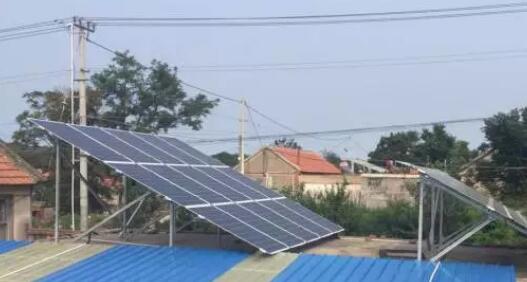

在家庭工程中，由于安裝團隊的技術力量不足，大量的前后排由于前后空間不足而堵塞，嚴重影響發電。如下所示。
前排和后排之間有多少空間?
根據《光伏電站設計規范》(GB 50797-2012)的規定:
確保冬至日9:00 - 15:00(當?shù)卣嫣?yáng)時)前后左右各不遮擋，即冬至日9:00 - 15:00前后各不遮擋。
此時，前后的陣列間距可計算為:
如果前面光伏陣列的高度(屏蔽體的高度)為H，則可以實際測量H。冬至前后9:00 - 15:00(當?shù)卣嫣?yáng)當空時)的距離為D，可由h計算。計算方法如下:
= sin sin + cos;
=(sin sin - sin)/ (cos cos)
數組間距D=Hcos /tan
緯度，緯度角，小時角
上述公式比較復雜，一般家庭安裝人員很難計算。但是我們可以發現D與H的比值是一個固定的值，它只與項目場地的緯度有關。
= cos /tan
陶，俗稱影子工程地盤比率
為便于查詢，表1~5列出了項目場地緯度為10°~55°時的陰影乘法器。
舉個例子,
如果某一地點的緯度為25°，根據表2，其陰影乘法器為1.5124。
根據測量，前陣/遮擋高度為2m，前后間距為2m×1.5124=3.0248m。
對于實際項目，可以增加310萬美元。
如果某一地點的緯度為35.7°，由表3可知，陰影在35°和36°處的倍數分別為2.3028和2.4174。采用插值法計算出陰影在35.7°時的倍數
測量后，陣列/前遮擋高度為1.4m，前后間距為1.4m×2.383=3.336m。
實際項目可提高到340萬。
